شرح الخطوة الاولى من ربط ال GPS
طريقة شرح وتوضيح كيفية التعامل علي
اجهزة جي بي اس GPS ومن اهم الطرق التعامل علي اي جهاز هو كيفية فهم
الجهاز نفسه بالبرنامج الموجود عليه من خلال تعلم المحتويات لكل صفحه من
صفحات البرنامج GPS وكل امر وخصائصه تعالوا نشوف الشرح بالصور
خطوات ربط الجهاز GPS تسمي طريقة real time
الربط بين اجزاء الجهاز وهي (receiver- radio- antenna-cs10 radio field controller)
وتتم علي خطوتين ( الاتصال بين base and controller - controller and rover )
الخطوة الاولي (الاتصال بين base and controller)

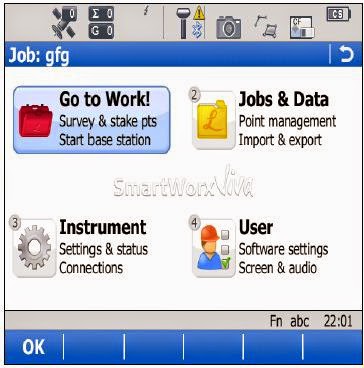

1- الدخول علي go to work
2 - ثم الدخول علي Go to base menu
او Switch to base menu
ثم ننتظر قليلا حتي تظهر رسالة بأنه تم الاتصال بالريسيفر
لتظهر لنا علامة الاتصال ( البلوتوث) في أعلي الشاشة رقم (3)
3 - يتم الدخول علي Go to Work
4 - تظهر لنا أربع اختيارات في الشاشة
الاختيار الاول : اذا كان الجهاز علي نقطة معلومة الاحداثيات
الاختيار الثاني : للوقوف علي اخر نقطة كان الجهاز عليها
الاختيار الثالث : اذا كان الجهاز علي نقطة غير معلومة الاحداثيات
الاختيار الرابع : لا يتم اختيارها في هذه الخطوة .
5 - تظهر الشاشة مره اخري نختار منها instrument
6 - فتظهر الشاشة نختار منها الاختيار رقم 2 وهو (base connections )
7 - فيظهر أمامنا اختيارين كما هو ظاهر في الشاشة نختار رقم 2 all other connection
8 - فتظهر الشاشة فنختار منها (base Rtk 1 ) ثم نضغط علي Edit
9 - فتظهر الشاشة رقم (9) لتظهر أمامنا رسالة كما هو واضح أمامكم يتم اختيارها وذلك من خلال وضع علامة صح في المربع الجانبي .
10 - تظهر أمامنا الشاشة لتظهر أمامنا مجموعة اختيارات وهي :
connect using : وهي الاتصال المستخدم بين receiver , antenna حيث يتم اختيار GS port 3
R t k data format : ونختار منها leica
ثم نضغط ok مرتين متتالين لتظهر في أعلي الشاشة علامة الاتصال بالراديو
